Tudi najsodobnejših in večnamenskih napajalnih sistemov ne odlikuje vedno potrebna zanesljivost. V nujnih primerih lahko potrošniki ostanejo brez energije, zaradi česar vsaka prekinitev oskrbe z električno energijo povzroči velike finančne izgube. Zato strokovnjaki vedno priporočajo opremljanje dveh virov električne energije za gospodinjsko in industrijsko industrijo.

Tak sistem se imenuje ABP, njegovo dekodiranje se sliši kot: samodejna vključitev rezerve . Njegovo glavno delo je, da mora v primeru izklopa glavnega vira energije samodejno povezati vsa električna vezja z rezervnim virom električne energije. Zato mora vsak električar poznati osnovne funkcionalne zmožnosti in načelo delovanja različnih vrst ATS.

Načelo delovanja avtomatske vhodne rezerve

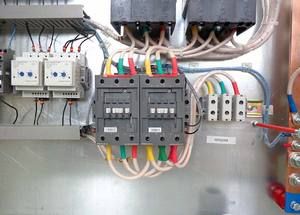

Glavna vloga tega stikala je dodeljena izključno skupini kontaktorjev, ki nadzorujejo razpoložljivost električne energije . V primeru, da je napetost izginila, kontaktorji oddajo poseben signal krmilnemu mehanizmu - regulatorju. Od te naprave se prejemajo vsi nadaljnji ukazi, ki so osnova za samodejni prehod na moč generatorja. Ko je obnovljen glavni algoritem delovanja omrežja, krmilnik izvede vzvratno stikalo. Prav to je glavni namen sistema.

Razvrstitev sistemov ATS

Glede na tehnične zmogljivosti je mogoče rezervno napajanje in samodejni vhod izvesti iz baterije, generatorja ali ločene linije.

Vsi sodobni ATS sistemi, glede na njihovo funkcionalnost, so razdeljeni na dve vrsti:

  1. Enostranski. En vhod ali odsek deluje (glavni), drugi pa rezervni. Če pride do nepredvidene situacije in delovna napetost izgine, se rezerva vklopi.
  2. Dvostranski. V tem primeru sta dva odseka, ki sta ločeno od omrežja in oba delujeta. Če se na enem od njih izgubi napajanje, se drugi del uporabi kot varnostna kopija.

Odvisno od modela je lahko ABP z obnovitvijo energije po standardni shemi ali brez nje. Druga možnost je drugačna v tem, da je popolno poplačilo neradnega omrežja in tudi po popolnem predelavi sistem ne bo več mogel delovati kot prej.

Glavne zahteve

Glavne zahteve, ki so vedno predstavljene sistemom ATS, so:

  • Zanesljivost vključitve.
  • Sprožitev samo, če je na rezervnem vhodu elektrika.
  • Zmogljivost.
  • Enkratno aktiviranje.
  • Napajanje samo, če v zasilnem delu ni kratkega stika. Kakovostna naprava za samodejno vklop rezerve mora nujno imeti zaklep med kratkim stikom.
  • Možnost posamične nastavitve praga vklopa rezervnega napajanja. Na primer, da naprava ne deluje, ko napetost pade ob zagonu močnih motorjev.

Seveda najpreprostejši tokokrog na kontaktorjih ne more izpolniti vseh zahtev. Za reševanje takšnih težav v sodobni elektroniki se uporabljajo logični sistemi, ki lahko signalizirajo vključitev rezervnega vira napajanja le, če se upoštevajo vsa pravila in blokade. V nekaterih primerih se za večjo zanesljivost lahko uporabljajo mehanske zapore.

Značilnosti delovanja v visokonapetostnih tokokrogih

Da lahko samodejna rezervna namestitev deluje v tokokrogu, kjer standardna napetost presega oznako 1000 voltov, je potreben poseben napetostni transformator. Na drugem navijanju takega sklopa v normalnem delovanju mora biti 100 voltov. Za montažo in zagon namestitve uporabite poseben podnapetostni rele ali fazni regulacijski rele. Hitro se odzove ne le na zmanjšanje vrednosti napetosti, ampak celo na izginotje vsaj ene od faz. V tem primeru morajo električarji izpolniti vse zahteve, ki se nanašajo na pravilno zagon ATS v primarnem obratovanju.

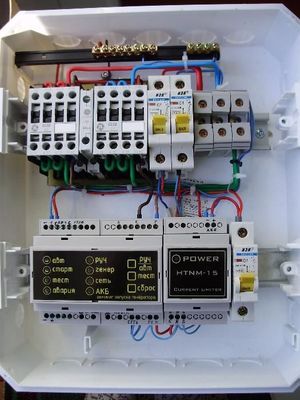

Delajte z generatorjem

Vsa podjetja za oskrbo z električno energijo pogojno razdelijo svoje odjemalce v tri glavne skupine, odvisno od stopnje zanesljivosti oskrbe z električno energijo. Apartmaji in zasebne hiše spadajo v tretjo skupino. Za zasebne nepremičnine se v glavnem kupujejo neprekinjene oskrbe z električno energijo.

Številni strokovnjaki ugotavljajo, da se avtomatska krmilna enota za prenos z mikroprocesorskim nadzorom za generator vse pogosteje uporablja za samodejno varnostno kopiranje. V gospodinjskem in industrijskem sektorju so večnamenski relejni krmilniki veliko povpraševani. Vhod v rele sprejema signale napetostnih senzorjev. V primeru izpada električne energije krmilnik samodejno zažene generatorski motor. Ko vsi kazalci dosežejo nazivno oznako, vezje ATS samodejno preklopi obremenitev na rezervno moč. V tem primeru je pomembno upoštevati tudi časovne zamude s povezavo. Za domače potrebe je to povsem sprejemljivo, vendar je za odgovorne in močnejše obremenitve naloga zelo težka.

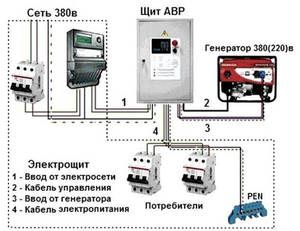

Omrežje in generator sta vedno povezana z vhodom ATS, izhod pa na obremenitev. Glavni vir energije je najpogosteje običajno omrežje. V primeru izpada napetosti v omrežju se generator zažene, nato pa ATS nanj priključi celotno obremenitev. Po popolni obnovitvi napajanja se napajanje vrne v prejšnji način delovanja. Generator se izklopi po določenem času.

Značilnosti ABP na baterije

Sodobna proizvodnja je nekoliko spremenila pretvornike, ki lahko zdaj pretvorijo enosmerni tok v izmenični tok. Tako imajo potrošniki odlično priložnost, da navaden avtomobilski akumulator spremenijo v zanesljiv vir rezervne moči z lastnimi rokami. Poleg akumulatorja je poleg tega potreben nakup visokokakovostnega avtomobilskega pretvornika, ki lahko pretvori 12 voltov neposredne napetosti v 220 voltov izmeničnega toka .

Tega vira ni mogoče uporabiti za obremenitev z energijo, vendar lahko v primeru kratkotrajne nesreče na vodi zagotavlja pomembne svetlobne tokokroge s stabilno napetostjo. Trajanje njenega delovanja je odvisno samo od zmogljivosti baterije in moči potrošnikov.

Da bi povečali kapaciteto baterije, lahko vzporedno priključite več baterij. Shema povezave sistema ATS se lahko izvede s pomočjo zaganjalnika, ki mora biti priključen na glavno omrežje. V nujnih primerih njen premični del izgine in odpiralni kontaktni blok, ki vodi do akumulatorja, zažene glavni rezervni napajalni sistem. Kljub temu, da je ta metoda cenejša od metode generatorja, še vedno ne bo mogla proizvesti potrebnega toka za močne gospodinjske aparate.

Avtomatizacija brez regulatorja

Mnogi proizvajalci proizvajajo sisteme ABP brez ustreznega krmilnika po znižanih cenah. Potrošniki pogosto kupujejo takšne spremembe naprave v upanju, da bo stikalo pravilno delovalo in izpolnilo svoje glavne funkcije. V resnici pa imajo takšne enote pomembno pomanjkljivost, ki je sestavljena iz odsotnosti nekaterih kontrol. Če naprava ABP ni opremljena s specializiranim krmilnikom, potem preprosto ne bo mogla določiti krmilnih parametrov električne napeljave.

Takšna različica avtomatizacije ne bo mogla izklopiti omrežja pri nizki ali previsoki napetosti, pa tudi beležiti pomembne dogodke in napake, nadzorovati parametre elektrarne, ki so potrebni za izvedbo načrtovane diagnostike. Med delovanjem se bo delovanje samodejnega vnosa rezerve zmanjšalo na najmanjšo možno mero: ena ali dve LED diodi bosta delovali kot glavni obveščevalni element. V skladu z navodili bo en utrip pomenil eno situacijo, dve utripa - to je drugačna situacija itd. Poleg tega so pogosti primeri, ko so električarji zahtevali dodatno nadomestilo za svoje delo od namestitve takšnih naprav.

Glavne nianse izbire prave naprave

Da ne bi ponovili najpogostejših napak pri izbiri naprave za samodejni vklop rezerve, morate upoštevati naslednja priporočila:

  • na ščitu naprave naj bo krmilnik DATAKOM / DeepSea;
  • vsi elementi, ki se nahajajo v omari, morajo imeti oznako, ki ustreza shemi;

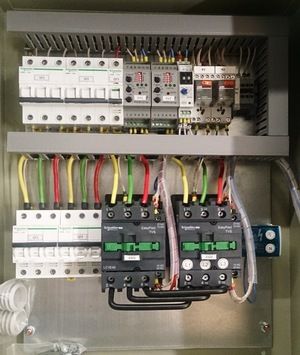

  • enota ABP mora biti opremljena s kontaktorji ABB / Schneider Electric;
  • če je naprava namenjena zunanji namestitvi, mora imeti omara dobro zaščito IP 44/65;
  • na napravo je treba priložiti podrobna navodila in shemo ožičenja;
  • največ pozornosti je treba posvetiti sprednji plošči naprave, na kateri naj bi bili naslednji elementi: voltmeter, gumb za izklop v sili, ampermeter, svetlobno indukcijsko omrežje, ročni nadzor.

V zaključku lahko sklepamo, da je treba k izbiri in konfiguraciji sistema za samodejni prenos rezerv vedno pristopiti kompetentno in kompetentno, saj je neprekinjeno napajanje odvisno od kakovosti naprave. Dejansko se mnogi potrošniki, ki so se odločili za nakup ABP, sploh ne vedo, kako izgleda in s katerimi funkcijami naj bi ga opremil. Potrošniki so po nakupu proračunskega bloka za 10 tisoč rubljev naivno verjeli, da jim bo služil za celotno obdobje, ki ga je navedel proizvajalec. A v resnici se vse zgodi na povsem drugačen način. Zato se pri preprečevanju kritičnih napak pri izbiri takšne naprave ne bi smeli zanašati samo na svoje znanje. Najbolje je, da to podjetje zaupate strokovnjakom .
